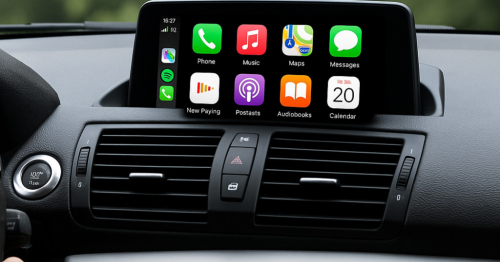

installation d'un Boitier Carplay & Android Auto pour Bmw Série 1 de 2008 à 2012

installation d'un Boitier Carplay & Android Auto pour Bmw Série 1 de 2008 à 2012

- Catégories : Yatour France

Super — voici un guide clair et complet pour installer un boîtier CarPlay & Android Auto sur une BMW Série 1 (E81/E82/E87/E88) millésimes 2008–2012.

1) Avant de commencer

Vérifier la compatibilité

  • Type de système :

    • iDrive CCC (≈ jusqu’à mi-2009) ou iDrive CIC (≈ mi-2009 → 2012).

    • Sans iDrive (autoradio Business/Professional simple DIN) : la plupart des boîtiers “MMI” nécessitent l’écran d’origine. Si vous n’avez pas d’écran, il faut un autoradio/écran de remplacement plutôt qu’un MMI.

  • Entrée audio AUX : doit être active dans iDrive (ou activable via codage). Le boîtier sort l’audio en AUX.

  • Connectique LVDS : votre boîtier doit correspondre au type de câble LVDS de votre voiture (connecteur d’écran → unité de tête). Sur BMW, il existe plusieurs formats (selon CCC/CIC). Vérifiez la fiche fournie avec votre boîtier.

Outils & fournitures

  • Cliquet Torx (T20/T25), embouts plastiques pour déclipser, petit tournevis.

  • Chiffon/adhésif pour protéger les garnitures.

  • Rilsans/Velcro pour le faisceau.

  • (Optionnel) multimètre, scotch tissu (anti-bruit).

Bonnes pratiques

  • Sauvegardez les réglages radio si nécessaire.

  • Coupez le contact, ouvrez le coffre et débranchez la borne négative de batterie avant la dépose (surtout si vous manipulez le Quadlock).

  • Travaillez proprement : pas de traction sur les nappes LVDS, rayons de courbure larges, pas de pincement de câble.

2) Démontage léger de la console

Les fixations varient légèrement selon E8x et finition, mais le principe est le même.

  1. Déclipser les cadres autour de l’écran (si équipé) et les aérateurs supérieurs avec des leviers plastiques.

  2. Déposer l’écran (2 à 4 vis Torx). Débranchez le LVDS (vidéo) et le câble d’alimentation/commande.

  3. Sortir l’unité de tête (autoradio/CCC/CIC) : retirer la façade (si nécessaire), puis dévisser et tirer droit.

  4. Accéder au connecteur Quadlock à l’arrière (alimentation + CAN + audio).

3) Schéma de branchement (boîtier MMI CarPlay/AA)

La quasi-totalité des boîtiers “plug-and-play” pour BMW E8x se câblent ainsi :

  1. Faisceau en Y sur le Quadlock

    • Débranchez le Quadlock d’origine de l’unité de tête.

    • Branchez le faisceau du boîtier entre le Quadlock voiture et l’unité de tête (interposition).

    • Le boîtier récupère ainsi alimentation + CAN sans coupe de fil.

  2. Boucle vidéo LVDS (interception)

    • Le câble LVDS venant de l’unité de tête vers l’écran passe désormais par le boîtier (IN/OUT).

    • Respectez l’orientation (IN depuis l’unité de tête → boîtier ; OUT du boîtier → écran).

    • Ne forcez jamais le connecteur LVDS ; verrouillez-le correctement.

  3. Audio sur AUX

    • Branchez le jack ou connecteur audio du boîtier sur l’entrée AUX (directement sur l’unité de tête via le faisceau fournis, ou via prise AUX de l’accoudoir si votre kit le prévoit).

    • Activez AUX dans iDrive (Paramètres > Tonalité/Audio > Sources).

  4. USB & Microphone

    • Raccordez le câble USB du boîtier (pour CarPlay filaire, AA filaire et mises à jour) et routage vers une zone accessible (vide-poches, accoudoir).

    • Micro externe (si votre boîtier ne reprend pas le micro OEM) : placez-le au pavillon proche du plafonnier et routez le câble le long du montant A jusqu’au boîtier (sous l’habillage, loin des airbags rideaux).

  5. Antenne/Wi-Fi/Bluetooth (selon boîtier)

    • Positionnez l’antenne adhésive derrière un panneau plastique (pas métal), à l’abri.

  6. DIP switches / Commutateurs

    • Réglez les DIP selon CCC vs CIC, type d’écran, mode d’activation (voir la notice de votre boîtier).

    • Exemple courant : “BMW CIC, commande par iDrive, audio via AUX”.

  7. Caméra de recul (option)

    • Si vous ajoutez une caméra : alimentez-la sur le +12V marche arrière, reliez la vidéo au port CAM IN du boîtier et branchez le fil de déclenchement (Reverse).

    • La bascule sur la caméra se fera automatiquement en R (le boîtier écoute le CAN ou le fil Reverse).

4) Remontage et test

  1. Premier test avant remontage complet

    • Rebranchez la batterie, mettez le contact.

    • Attendez la mise sous tension du boîtier (LED si présente).

    • Sélectionnez AUX comme source audio dans iDrive.

    • Bascule vers CarPlay/AA : selon le boîtier, c’est souvent appui long sur la touche “MENU” ou “BACK” (ou via une source “A/V”). L’écran doit afficher l’interface MMI.

    • Appairez votre téléphone :

      • CarPlay sans fil : Bluetooth → Wi-Fi.

      • CarPlay filaire : branchez sur USB du boîtier.

      • Android Auto : selon modèle, filaire d’abord (USB), puis activation du sans fil si supporté.

  2. Vérifications

    • Audio : musique/Google Maps/Siri → le son sort en AUX sans distorsion.

    • Micro : appels/assistants vocaux fonctionnels.

    • Boutons iDrive : molette, OK, flèches, retour.

    • Caméra (si installée) : image en marche arrière + lignes (si proposées).

    • Multi-média OEM : retour instantané à l’interface BMW (appui court/long MENU selon boîtier).

  3. Remontage

    • Coupez le contact, débranchez la batterie, fixez le boîtier (Velcro/colsons) à l’abri derrière l’écran ou l’unité de tête, sans contraindre les câbles LVDS.

    • Remontez l’écran, les garnitures et vis Torx.

5) Réglages utiles (dans le menu du boîtier)

  • Type de véhicule / Protocole (CCC/CIC)

  • Type d’activation (touche MENU, BACK, changement de source)

  • Réglage de l’overlay (position/ratio si l’image n’est pas centrée)

  • Audio : gain de sortie AUX (évite le souffle), priorité navigation.

  • Caméra : lignes dynamiques, délai d’affichage.

6) Dépannage (FAQ)

  • Pas d’image / écran noir

    • Inverser LVDS IN/OUT sur le boîtier.

    • Vérifier DIP CCC/CIC.

    • LVDS mal verrouillé ou plié trop serré.

  • Pas de son en CarPlay/AA

    • Source AUX non sélectionnée ou non codée.

    • Câble audio du boîtier non raccordé au bon point.

    • Gain AUX trop faible (montez le volume AUX dans iDrive + réglage interne boîtier).

  • Les commandes iDrive ne répondent pas

    • Faisceau Quadlock mal inséré (verrou basculant pas complètement fermé).

    • Mauvais mode véhicule dans le menu boîtier.

  • Écho ou micro très faible

    • Repositionner le micro plus proche du conducteur (loin des aérations).

    • Vérifier si le boîtier doit utiliser micro externe ou micro OEM (paramètre).

  • Bruit parasite / sifflement

    • Masse flottante : repositionner les câbles, éviter proximité de l’alimentation 12V brute.

    • Certains kits nécessitent un ground loop isolator sur l’AUX (rare).

  • CarPlay/AA sans fil instable

    • Antenne Wi-Fi/BT du boîtier confinée derrière du métal : déplacer derrière plastique.

    • Essayer une première connexion filaire, puis activer le sans fil.

7) Points spécifiques BMW Série 1 E8x

  • CCC vs CIC : l’année 2009 est charnière ; ouvrez pour regarder l’étiquette de l’unité de tête si doute. Le réglage DIP doit correspondre exactement.

  • AUX d’origine : souvent présent et activable ; si grisé, il peut falloir coder l’option (concessionnaire/indépendant).

  • Emplacement du boîtier : derrière l’écran au dessus des aérateurs ou derrière l’unité de tête ; veillez à la ventilation.

8) Checklist express

  • Batterie négative débranchée

  • Faisceau Y Quadlock interposé

  • LVDS : unité de tête → MMI (IN), MMI (OUT) → écran

  • Audio MMI → AUX (et AUX actif)

  • USB & micro routés proprement

  • DIP selon CCC/CIC & options

  • Test image/son/commande/caméra avant remontage final
