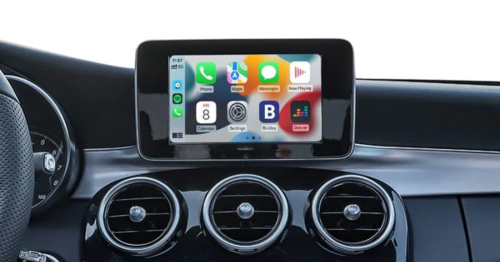

L’installation d’un boîtier CarPlay sur une Mercedes Classe A W176 (2015+) permet d’ajouter Apple CarPlay et Android Auto à un système qui n’en est pas nativement équipé. Voici un guide étape par étape pour l’installation, les prérequis, et les recommandations.
✅ Pré-requis
-
Système d’origine : NTG5.0 ou NTG5.1 (les W176 à partir de 2015 ont souvent NTG5.x).
-
Écran couleur d’origine + Commande rotative centrale.
-
Vérification de compatibilité du boîtier CarPlay (certains sont plug-and-play, d'autres nécessitent plus de câblage).
? Matériel nécessaire
-
Boîtier CarPlay compatible avec Mercedes NTG5.0/5.1.
-
Outils de démontage plastique pour l’intérieur.
-
Tournevis Torx (souvent T20 ou T25).
-
Eventuellement une interface LVDS (connecteur vidéo).
?️ Étapes d’installation (générales)
⚠️ Ce guide est général. Les branchements varient selon le boîtier. Suivez toujours la notice du fabricant.
1. Débrancher la batterie
Pour éviter tout court-circuit.
2. Démontage du tableau de bord
-
Retirer les aérateurs et les habillages (utiliser les outils plastique).
-
Dévisser et extraire l’écran central.
3. Accès à l’unité NTG
-
Elle est souvent dans la boîte à gants ou derrière l’écran.
-
Localiser les câbles LVDS (vidéo) et alimentation CAN.
4. Connexion du boîtier CarPlay
-
Brancher le câble LVDS d’origine dans le boîtier CarPlay.
-
Rebrancher un câble LVDS fourni du boîtier vers l’écran.
-
Brancher l’alimentation (souvent sur le connecteur Fakra du NTG).
-
Connecter le micro externe si nécessaire (pour appels Siri).
5. Remontage
Tout remettre en place soigneusement, sans coincer les câbles.
6. Mise en route
-
Démarrer le véhicule.
-
Maintenir la touche “Back” ou appuyer sur Navi + Menu (selon modèle) pour basculer vers CarPlay.
? Fonctionnalités disponibles
-
Apple CarPlay & Android Auto sans fil ou filaire.
-
Contrôle via commande rotative centrale.
-
Revenir au système Mercedes d’origine à tout moment.
-
Micro externe souvent nécessaire pour appels/Siri.
? Prix indicatif
-
Environ 350–400 € selon la marque et les options (sans fil, micro intégré, etc.)
? Option : Installation par un pro
Si vous préférez ne pas démonter le tableau de bord vous-même, beaucoup d’ateliers spécialisés proposent l'installation pour 100–200 € supplémentaires.
