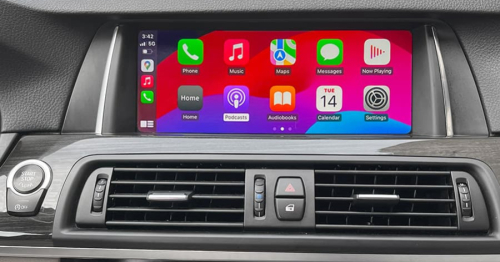

Voici un guide détaillé pour l’installation d’un boîtier Apple CarPlay & Android Auto sur BMW Série 5 (F10/F11/F07) de 2013 à 2016 :
1. Vérifications préalables
Avant d’acheter et d’installer le boîtier, assurez-vous :
-
Que votre BMW dispose bien d’un écran iDrive (6,5", 8,8" ou 10,2").
-
Que le système est bien CIC (jusqu’à mi-2016) ou NBT (après 2013 sur certains modèles).
? Le type de système détermine le bon boîtier.
2. Contenu du kit
Le boîtier CarPlay/Android Auto contient généralement :
-
L’unité principale (boîtier interface).
-
Câble LVDS (pour relier l’écran).
-
Faisceau plug & play (connecteurs Quadlock).
-
Microphone externe (si nécessaire).
-
Antenne Wi-Fi/Bluetooth.
-
Notice d’installation.
3. Étapes d’installation
a) Dépose
-
Débrancher la batterie (sécurité).
-
Démonter les garnitures autour de l’écran et du bloc autoradio.
-
Débrancher le faisceau d’origine (connecteur Quadlock).
b) Connexions
-
Brancher le faisceau du boîtier entre le Quadlock d’origine et l’unité principale.
-
Relier le câble LVDS entre l’écran et le boîtier (puis retour vers le HU d’origine).
-
Installer le micro externe si vous n’utilisez pas celui de la voiture.
-
Connecter l’antenne Wi-Fi/Bluetooth du boîtier.
c) Montage et test
-
Fixer le boîtier dans un espace libre derrière le tableau de bord.
-
Rebrancher la batterie.
-
Démarrer la voiture et maintenir enfoncé le bouton Menu de l’iDrive pour basculer entre le système BMW et CarPlay/Android Auto.
-
Tester la connexion iPhone (Lightning ou sans fil) / Android (USB ou sans fil selon boîtier).
4. Fonctionnalités
-
Apple CarPlay sans fil / filaire.
-
Android Auto filaire / parfois sans fil.
-
Commandes via molette iDrive et parfois via écran tactile (si activé).
-
Gestion micro d’origine ou externe.
-
Retour à l’écran BMW d’origine à tout moment.
5. Conseils
-
Privilégiez un boîtier compatible CIC ou NBT selon votre modèle exact.
-
Vérifiez la taille du connecteur LVDS (6 pins ou 4 pins).
-
Une installation plug & play ne nécessite pas de codage.
-
Comptez environ 2 à 3 heures d’installation pour un bricoleur averti.
