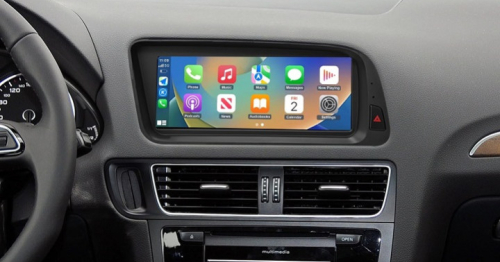

installation Autoradio Gps Carplay Audi Q5 et SQ5 de 2009 à 2017

installation Autoradio Gps Carplay Audi Q5 et SQ5 de 2009 à 2017

- Catégories : Yatour France

Voici un guide complet d’installation pour un autoradio GPS CarPlay/Android Auto sur Audi Q5 & SQ5 (2009–2017) — modèles de première génération (type 8R).

1️⃣ Vérifier la compatibilité

a) Systèmes d’origine possibles

Selon les versions :

  • MMI 2G (jusqu’à ~2009)

  • MMI 3G / 3G+ (de 2009 à 2017)

  • Autoradio Concert/Symphony (sans écran MMI, plus simple)

? Il est essentiel de connaître votre système MMI, car le faisceau et le protocole LVDS changent.
Pour le savoir :

  • MMI 2G → bouton “SETUP” + “RETURN” affiche version sur écran rouge/orange.

  • MMI 3G / 3G+ → interface couleur, disque dur intégré, touche NAV, TEL, etc.

  • Concert/Symphony → sans écran principal, juste l’autoradio classique.

2️⃣ Contenu du kit CarPlay / Android Auto

  • Unité principale (boîtier CarPlay / Android Auto “MMI” ou “screen replacement”)

  • Faisceau Plug & Play (Quadlock)

  • Câble LVDS IN/OUT (vidéo)

  • Câble audio (entrée AUX)

  • Câble USB

  • Microphone externe

  • Antenne Wi-Fi / Bluetooth

  • (Option) caméra de recul ou caméra avant

3️⃣ Outils nécessaires

  • Tournevis Torx T20 / T25

  • Leviers de dépose garnitures plastiques

  • Chiffon de protection

  • Clé à douille (si dépose console)

  • Serre-câbles / Velcro

  • (Option) multimètre

4️⃣ Étapes d’installation

Étape 1 : Sécurité

  • Couper le contact, retirer la clé.

  • Ouvrir le coffre et débrancher la borne négative de la batterie.

  • Attendre 5 minutes pour décharger les modules MMI.

Étape 2 : Démontage du tableau de bord

➤ Pour les Q5/SQ5 avec MMI :

  1. Déclipser les aérateurs centraux et le cache de l’écran.

  2. Retirer l’écran (2 à 4 vis Torx).

  3. Débrancher le câble LVDS (vidéo) et le connecteur d’alimentation.

  4. Déposer la console MMI (lecteur CD/navigation).

  5. Débrancher le connecteur Quadlock principal.

➤ Pour version Concert/Symphony :

  1. Retirer la façade et l’autoradio.

  2. Même principe : faisceau Quadlock à l’arrière.

Étape 3 : Connexions principales

? Faisceau en Y (Plug & Play)

  • Le connecteur Quadlock de l’autoradio se branche dans le faisceau du boîtier.

  • Le faisceau du boîtier se rebranche ensuite sur le Quadlock d’origine du véhicule.

  • Cela fournit alimentation + signaux CAN sans aucune coupure de câble.

? Boucle vidéo LVDS

  • Le câble vidéo (écran ⇄ unité MMI) passe désormais par le boîtier CarPlay.

    • IN : du MMI vers le boîtier

    • OUT : du boîtier vers l’écran

  • Vérifiez la bonne orientation (sinon écran noir).

? Audio via AUX

  • Le son sort via entrée AUX.

  • Assurez-vous que AUX est activé dans le menu MMI :
    SETUP > Media > Sources > AUX.

  • Si grisé, il faudra l’activer via codage (OBDeleven, VCDS).

? USB / Micro / Antenne

  • USB : routez vers l’accoudoir ou boîte à gants.

  • Micro : placez-le près du plafonnier, câble longeant le montant A.

  • Antenne Wi-Fi/BT : collez-la derrière un plastique (éviter métal).

Étape 4 : Paramétrage du boîtier

Chaque boîtier a des DIP switches ou un menu de configuration :

  • Sélection du système : MMI 2G / 3G / 3G+ / Concert

  • Activation CarPlay/AA : touche MENU longue, NAV, ou BACK (selon modèle)

  • Audio output : AUX

  • Caméra : on/off, lignes dynamiques, délai d’affichage

Étape 5 : Test avant remontage

  1. Rebrancher la batterie.

  2. Mettre le contact.

  3. Attendre la mise sous tension du boîtier.

  4. Appui long sur MENU ou NAV → bascule sur interface CarPlay.

  5. Tester :

    • Image correcte

    • Son via AUX

    • Commandes MMI fonctionnelles

    • Bluetooth / Wi-Fi stable

    • Micro OK

    • Caméra (si installée)

Étape 6 : Finition

  • Fixer le boîtier derrière l’écran ou sous la console avec Velcro.

  • Reconnecter et revisser l’écran + garnitures.

  • Vérifier qu’aucun câble n’est pincé.

5️⃣ Utilisation quotidienne

  • Accès CarPlay / Android Auto : appui long MENU.

  • Retour à l’interface Audi : appui long à nouveau.

  • CarPlay sans fil : première connexion filaire, puis activation Wi-Fi.

  • Android Auto sans fil : selon téléphone (Android 11+ requis).

6️⃣ Problèmes fréquents et solutions

SymptômeCause probableSolution
Écran noir LVDS inversé ou mauvais mode MMI Inverser IN/OUT, vérifier DIP
Pas de son AUX inactif Activer AUX ou vérifier câble audio
Pas de commande molette Mauvais protocole CAN Modifier DIP ou menu “vehicle type”
CarPlay instable Mauvaise antenne Wi-Fi Déplacer vers zone dégagée
Micro faible Mauvaise position Déplacer au montant A

7️⃣ Remarques spécifiques Audi Q5/SQ5

  • Pour les versions B&O (Bang & Olufsen), certains kits nécessitent un câblage audio optique (MOST) spécifique.

  • Si votre voiture a caméra OEM, elle reste compatible si le boîtier gère l’entrée CAM pass-through.

  • Les kits avec écran intégré Android 10–13 remplacent complètement le MMI d’origine ; l’installation est similaire mais sans LVDS IN/OUT (tout passe par le nouvel écran).

8️⃣ Checklist rapide

  • Batterie débranchée avant dépose

  • Faisceau Quadlock installé en Y

  • LVDS IN/OUT bien orientés

  • AUX activé et test son

  • Commandes MMI OK

  • Test CarPlay/AA, Bluetooth, micro

  • Caméra (si présente) opérationnelle
